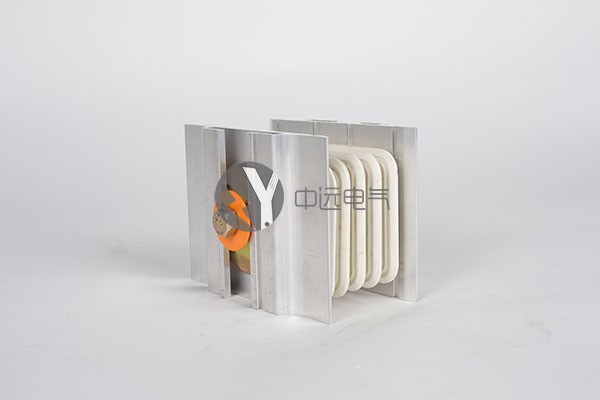

什么是母線槽連接器? 大家都知道,母線槽跟電纜不一樣,電纜可以一整根鋪設,距離很長.但母線槽由于本身結構的*殊性,無法像電纜一樣可以通過判卷方式運輸安裝.它只能是一節一節的,在現場安裝.而且,每一節又不能特別的長,否則會無法實地安裝,比如樓宇內的豎井里.

         母線槽每節之間,就是需要一種連接裝置,我們叫他母線槽連接器.連接器的作用,就是連接上下級聯的母線槽,一般在設計應用線路之前,連接器會根據母線槽的長度,大小,規格就設計出來.比 如5000A的插接式母線槽,他就分為三相四線和三相五線,那么與之匹配的母線槽連接器也要是五線的.

  現在的母線槽連接器在使用過程中,不會發生錯相,安裝比較快捷.一般有下面幾個特點:

1 安裝快捷

          現在的母線槽連接器在安裝的時候,是不可翻轉的,兩段母線槽在連接的時候,就不會因?yàn)榉D(zhuǎn)而錯相.

2 設計雙頭力矩螺栓

          雙頭螺栓可以在安裝的時候,只需要一個普通的扳手旋轉上面的螺母,一直到螺栓頭自動斷裂,而且紅色的指示墊片掉落,就說明已經*佳力矩了.

3 高壓力均衡

         螺栓鎖緊的時候產生的壓力通過*殊設計的墊圈傳送到銅排等截面的高壓力均衡墊,使整個的母線槽連接面壓力均衡.松緊適度,電氣連接*全可靠.

4 膨脹補償

         對接頭滿足熱膨脹引起的母線槽線性伸縮,母線槽連接器提供7毫米的膨脹補償功能,這樣整個母線槽系統不需要再安裝*殊的膨脹節單元了.

5 防護等級高

母線槽在安裝使用過程中,都是以節為單位連接起來的,連接器就是連接母線槽的重要功能部件,連接器也叫母線槽連接頭.其結構是護板用鎖緊螺栓緊固在絕緣護板上，絕緣護板與絕緣護板間是導電排，導電排用注塑模塊固定在絕緣護板上，模塊式固定壓板在絕緣護板與絕緣護板間，母線導體在導電排與導電排間，絕緣護板的兩面是凸凸結構，絕緣護板間是凸凸連接，兩絕緣護板間的導電排緊緊地吸附在絕緣護板上，絕緣護板通過絕緣護板上的銅片與母線排上的導電排緊密接觸。

優點：由于絕緣護板間是凸凸連接，兩絕緣護板間的導電排緊緊地吸附在絕緣護板上，絕緣護板通過其上的銅片與母線排上的導電排緊密接觸。有*的確保母線槽的導電體與連接器的導電排更加可靠接觸，避免了短路現象的發生.密集型母線槽連接器包括上、下蓋板、散熱壓板、絕緣隔板、絕緣襯套、導體連接銅板，其中，上、下蓋板、散熱壓板、絕緣隔板、絕緣襯套、導體連接銅板通過緊固件固定連接成一體，絕緣襯套固定于絕緣隔板的上面，導體連接銅板固定于絕緣隔板與絕緣襯套之間，上蓋板的下表面及下蓋板上分別固定設有至少一壓板裝置，本實用新型將緊固壓力通過所述壓板裝置傳遞給散熱壓板和側板，再通過散熱壓板和側板傳遞給絕緣隔板和連接銅板，使導體連接銅板受力均勻，防止導體連接銅板因受力不均而損壞，保了母線槽的電氣*全。
