母線槽有多少種類型你知道嗎?
母線槽,是由銅、鋁母線柱構成的一種封閉的金屬裝置,用來為分散系統各個元件分配較大功率。在戶內低壓的電力輸送干線工程項目中已越來越多地代替了電線電纜。在國外的發達國家,及我國的香港、澳門等已普及。在我國的廣東廣州,凡12層以上樓宇配電房出線,即引至樓層的主干線90%以上使用母線槽;630KVA變壓器至配電柜要使用母線槽。
隨著現代化工程設施和裝備的涌現,各行各業的用電量迅增,尤其是眾多的高層建筑和大型廠房車間的出現,作為輸電導線的傳統電纜在大電流輸送系統中已不能滿足要求,多路電纜的并聯使用給現場安裝施工連接帶來了諸多不便。插接式母線槽作為一種新型配電導線應運而生,與傳統的電纜相比,在大電流輸送時充分體現出它的優越性,同時由于采用了新技術、新工藝,大大降低的母線槽兩端部連接處及分線口插接處的接觸電阻和溫升,并在母線槽中使用了高質量的絕緣材料,從而提高了母線槽的*全可靠性,使整個系統更加完善。
有關母線槽的幾種類型。
我們*先按照母線槽的用途來分,母線槽一般由始端母線槽、直通母線槽)、L型垂直彎通母線、Z型垂直偏置母線、T型垂直三通母線、X型垂直四通母線、變容母線槽、膨脹母線槽、終端封頭、終端接線箱、插接箱、母線槽有關附件及緊固裝置等組成。
然后再來按照絕緣方式分,可分為空氣式插接母線槽、密集絕緣插接母線槽和高強度插接母線槽三種。
第*種空氣式插接母線槽(BMC)。由于母線之間接頭用銅片軟接過渡,南方天氣過于潮濕,接頭之間容易產生氧化,形成接頭與母線接觸不良,使觸頭容易發熱,故在南方極少使用。并且接頭之間體積過大,水平母線段尺寸不一致,外形不夠美觀。

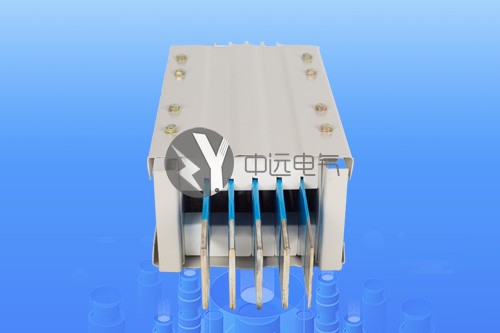

第*種是密集絕緣插接母線槽(CMC)。其防潮、散熱效果較差。在防潮方面,母線在施工時,容易受潮及滲水,造成相間絕緣電阻下降。母線的散熱主要靠外殼,由于線與線之間緊湊排列安裝,L2、L3相熱能散發緩慢,形成母線槽溫升偏高。密集絕緣插接母線槽受外殼板材限制,只能生產不大于3m的水平段。由于母線相間氣隙小,母線通過大電流時,產生強大的電動力,使磁振蕩頻率形成疊加狀態,造成過大的噪聲。

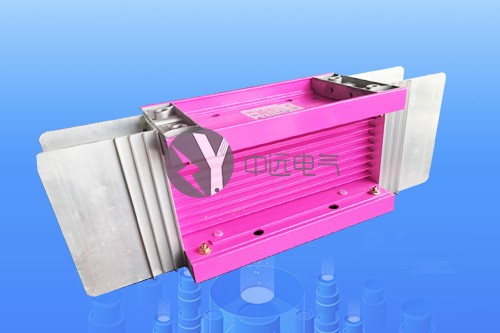

*后一種是高強度封閉式母線槽(CFW)。其工藝制造不受板材限制,外殼做成瓦溝形式,使母線機械強度增加,母線水平段可生產至13m長。由于外殼做成瓦溝形式,坑溝位置有意將母線分隔固定,母線之間有18mm的間距,線間通風良好,使母線槽的防潮和散熱功能有明顯的提高,比較適應南方氣候;由于線間有一*的空隙,使導線的溫升下降,這樣就提高了過載能力,并減少了磁振蕩噪聲。但它產生的雜散電流及感抗要比密集型母線槽大得多,因此在同規格比較時,它的導電排截面*須比密集絕緣插接母線槽大。
